Antennatalp beszerelése

írta:  Kaya

A beszerelt talpra szinte bármilyen antenna feltekerhető. (adóvevő antennák) URH 2 m,      URH 70cm,    vagy   CB antenna is mehet rá.

A talp ára kb 2000 Ft, az antennáé jelen esetben 4500Ft.

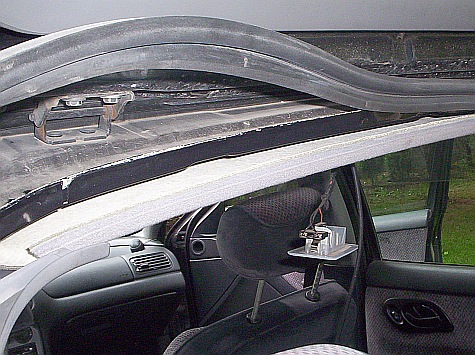

A kárpitot leszedjük, de nem szükséges mindenhol lebontani csak hátul középen és azon az oldalon amerre elvezetjük az antenna kábelt.

A kárpit leszedéséhez nem kell komoly szerszám csak egy kicsi lapos csavarhúzó a műanyag patentokhoz.

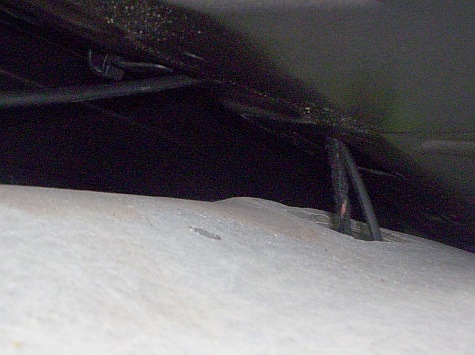

A kábel elvezetése a "C" oszlopban célszerű a padlóig, onnan a küszöb alatt mehet a műszerfalig.

Mossunk kezet mert a kárpitot jól beszennyezhetjük.

A kárpit felső része nagyon koszos tud lenni, az én esetemben ott 12 éve nem járt senki ;-)

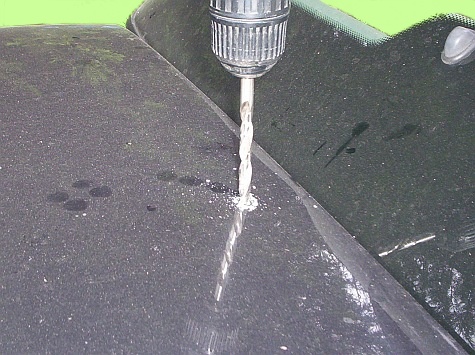

Először belülről pozicionáljuk a lyukat. A lámpa helyén fúrjuk kifelé egy kicsi fúróval, kb 3-assal, majd kintről fúrunk nagyobb fúróval a végső méretig.

Így könnyű lesz eltalálni a közepét mert a lámpánál csak pár cm helyünk van.

Természetesen fémfúrót használunk. A lemezt viszonylag könnyű átfúrni, így egy akksis gép is megteszi.

A beszerelt PL talphoz 19-es kulcsot használunk, alul villást mert a koax kivezetés miatt csak ezt lehet rátenni de kívül a csillag felét érdemes használni.

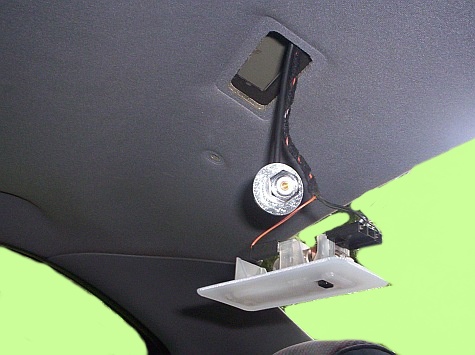

 Itt a kárpit és a tetőlemez közötti részből előbújó csatlakozót láthatod, ez fog kikukucskálni a tetőn ;-)

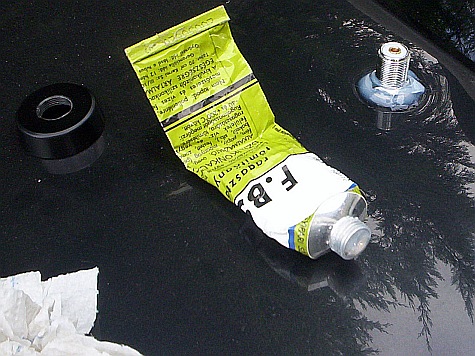

Használjunk szigetelő anyagként  FBS-t, ezt bármelyik barkács vagy vízvezeték szereléket árusító boltban megkapod.

A képen beszerelt talpnak 16-os furatot kell készíteni.

A fémes érintkezésre szükség van mert ellensúly nélkül nehéz egy antennát kihangolni. Tehát belül egy kicsit kaparjuk meg a fémet.

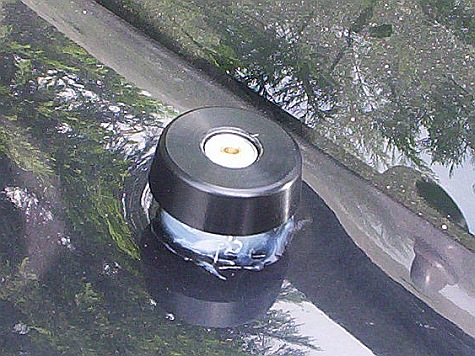

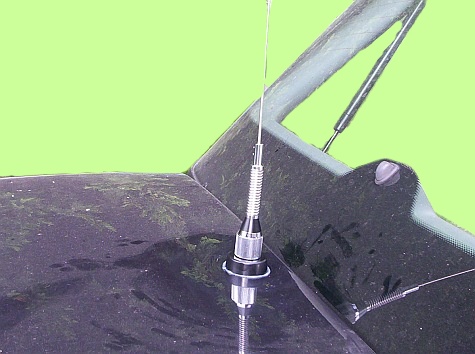

A szigetelő anyagot a leszorított talpra kenjük kívül és utána tekerjük rá a külső műanyag gyűrűt. A végén egy ruha darabbal távolítsuk el a felesleget. Majd rakjuk vissza a tetőkárpitot, lámpát és feltekerhetjük az antennánkat.   :-)

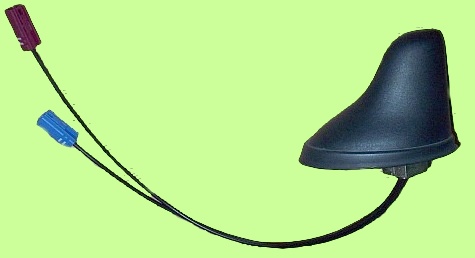

Az utolsó kép egy kombinált antenna. Az egyik kivezetése GPS a másik mobiltelefon. Beszerelés menete hasonló, csak a furat lesz 20-as.

Egy óra alatt elkészültem a művelettel, csak elkezdeni volt nehéz...

                    Jó szerelgetést, jó rádiózást

Üdv    Kaya
